RESmap電阻率測試儀
特征
電阻率的非接觸式測量和成像
高頻渦流傳感原理與集成紅外溫度傳感器可校正樣品的溫度變化
信號靈敏度
基于線圈頻率讀數（正在申請專利）的高信號靈敏度，可實現準確可靠的電阻率測量，并具有高再現性和可重復性
測量時間
測量時間 < 3 s，測量之間時間 < 1 s
測量速度
200 mm 晶圓/晶錠 < 30 s，9個點

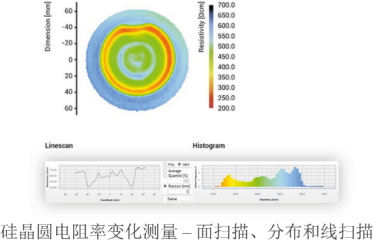

多點測量及測繪顯示
最高9999個點
材料外形尺寸
平坦或略微彎曲的晶圓、晶錠、錠板、毛坯和薄膜
X-Y位置分辨率
≥ 0.1mm
邊緣扣除
5 mm
可靠性
模塊化、緊湊的臺式儀器設計，可靠性高，正常運行時間 > 99%
電阻率測量的重復性
≤ 0.15%，基于使用ANOVA Gage R&R方法對材料系統分析（MSA）
用戶友好且先進的操作軟件
+電阻率測量配方 +分析功能包；統計、方差分析、溫度校正函數和庫
+導出/導入功能和原始數據訪問 +遠程訪問；基于互聯網的系統允許在世界任何地
+多級用戶賬戶管理方進行遠程操作和技術支持 +所有執行的測量概覽
+繪圖選項（線、十字、星、完整地圖、地形、用戶定義圖案）
更多技術規格和配置選項
| 為自動化流程做準備 | 可用于不同的平臺 |
| 測量方法符合 | SEMI MF673標準 |
| 數據及數據有效性檢查 | 使用NIST標準 |
| 校準精度 | ±1% |
| 集成紅外溫度傳感器（±0.1°） | 允許報告標準溫度下的電阻率，（與樣品的實際溫度不同） |
| 樣品厚度校準 | 對于高頻信號穿透深度大于穿透深度的樣品 |
| 電力要求 | 100-250 VAC, 5 A |
| 尺寸 | 465 ´550 ´600 mm |
| 軟件控制 | 配備Window10或最新版本的標準PC，2個以太網端口 |
