MDP技術實現硅材料載流子精準測量
在光伏產業追求更高效率與更低成本的今天，材料質量的前端控制成為決定太陽能電池性能的關鍵。德國弗萊貝格儀器公司（Freiberg Instruments GmbH）憑借其全球領先的微波探測光電導技術（Microwave Detected Photoconductivity, MDP），為硅材料從鑄錠到晶圓的全程質量控制提供了革命性解決方案。
一、MDP技術：定義半導體表征標準
傳統壽命測量技術如mPCD（瞬態光電導）和QSSPC（準穩態光電導）長期面臨表面復合干擾、分辨率不足或速度受限的痛點。MDP技術通過穩態微波吸收測量機制，實現了三大突破性優勢：
1.體復合壽命精準捕獲
采用980nm激光脈沖（0.2ms至秒級可調）激發載流子，通過諧振微波腔（9-10GHz）檢測光電導變化。長脈沖激發使載流子深度滲透（圖1a），相比mPCD短脈沖（200ns）的表面主導信號（圖1b），MDP有效降低表面復合干擾，真實反映材料體壽命。實驗顯示，同一硅磚表面經研磨處理后，MDP測量結果差異小于實驗誤差（圖2b），印證其體特性檢測能力。
圖 1. 典型穩態(MDP)與非穩態(MDP)及非平衡(µPCD)測量信號的比較
2.毫米級分辨率與秒級速度
集成多激光器與微波腔設計，單晶硅磚面（156×156×500mm）全壽命測繪僅需2min，分辨率達1mm（圖3a）；這種高速高分辨特性使其成為產線實時統計過程控制（SPC）的理想工具。

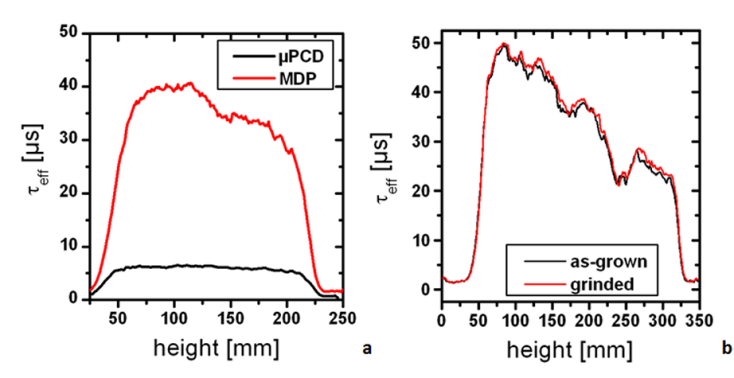

圖2.（a）穩態 MDP線掃描與非平衡µPCD線掃描對比，對同一塊磚進行MDP穩態測量。（b）對磚表面進行研磨之前和之后的測量。
3.多參數同步輸出
除少子壽命（τ）外，MDP同步輸出穩態光電導率（Δσ），結合公式可推算遷移率與擴散長度。該特性成功應用于補償型n/p區識別（圖4c），為鑄錠切割工藝提供自動判據。
圖3：（a）示例性壽命和磚塊的鐵雜質濃度圖，在不到2min的時間內測量
二、從鑄錠到晶圓：MDP的全流程賦能實踐
1. 硅磚質量深度透視
通過MDP技術，單次掃描即可同步獲取壽命分布、鐵濃度分布（圖2b）與電阻率三維圖譜（圖4c）。例如：1.檢測到多晶硅磚頂部鐵濃度梯度升高導致的壽命衰減（圖3a），指導結晶工藝優化；2.自動識別磷摻雜過量導致的p-n型轉換區（精度±1mm），實現精準切割（圖4a）；3.電阻率測量結合渦流距離補償技術，三年內重復性誤差<3%，同步生成硅磚幾何形貌圖用于機械完整性核查。

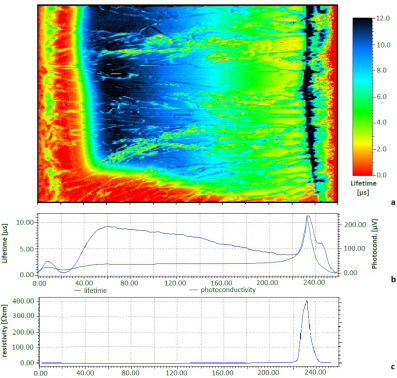

圖 4. (a) 1mm分辨率的mc磚的MDP壽命圖；(b) 典型光電導率典型光電導率和少數載流子壽命沿h掃描沿磚高度掃描。(c)補償區域中電阻率線掃描出現強烈上升補償區域中電阻率線掃描出現強烈上升
2. 晶圓效率預測模型
針對未鈍化晶圓的表面復合干擾，MDP創新性提出"壽命-不均勻度"雙參數評估法（圖5）：高壽命（>50μs）但分布不均的晶圓，電池效率可能低于低壽命（30ms）但均勻的材料；基于500片晶圓大數據建立的分類模型，可提前篩除低效晶圓，提升產線良率。

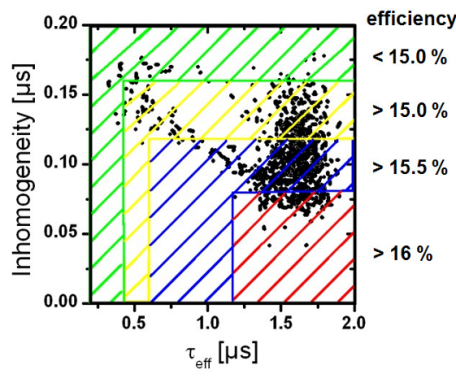

圖5. 原生mc硅片的電池效率與MDP壽命和壽命分布的關系原生mc硅片的電池效率與MDP壽命和壽命分布的關系（不均勻性）。
Freiberg Instruments構建了全球領先的半導體動力學仿真體系：廣義速率方程突破傳統SRH模型局限，支持任意缺陷能級耦合計算；載流子輸運模型精確模擬不同厚度樣品的載流子分布，解釋μPCD表面敏感性與MDP體敏感性的物理根源（圖2a對比）；光電導率計算引擎整合Dorkel-Leturcq遷移率模型，實現MDP/μPCD/QSSPC數據的定量互校。該理論體系已成功應用于：
a. 陷阱效應對壽命測量精度的影響量化（如鐵濃度檢測算法優化）；
b. 超薄層（<10mm）與金屬化電池的接觸檢測方案開發；
c. 八個數量級注入水平下的缺陷特性分析。
相較于傳統技術，MDP展現出全方位的競爭優勢：
數據價值：唯一同步輸出τ、Δσ、電阻率的多參數系統，直接關聯電池效率（Voc/Jsc）
生產適配：非接觸設計避免樣品損傷，適應鑄錠/晶圓/電池全形態檢測；環境抗干擾性強，無需暗室條件
經濟效益：單臺設備集成壽命/電阻率/幾何檢測功能，減少設備投入；極快的檢測速度支持100%全檢，助力SPC實時監控
技術延展：已拓展至MDPICTS（微波探測光誘導瞬態譜）缺陷分析、超薄層表征等領域，形成完整半導體診斷生態
Freiberg Instruments的MDP技術重新更新了光伏半導體表征的行業標準。從鑄錠雜質的毫米級定位，到晶圓效率的秒級預測，這項技術正在全球超過200家光伏企業的產線中創造價值。作為由Kay Dornich博士領銜的弗萊貝格團隊二十年技術沉淀的結晶，MDP不僅是一臺檢測設備，更是驅動光伏產業向"零缺陷制造"邁進的核心引擎。
該文章源自Freiberg Instruments公司在Materials Science and Engineering期刊上發表的數據，詳細文章可查閱：Fast, high resolution, inline contactless electrical semiconductor characterization for photovoltaic applications by MDP
